疏水閥簡介

    熱動力圓盤式疏水閥適用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并防止蒸汽泄漏的閥門。

    經過多年不斷的優化與改進，熱動力疏水閥成為堅固的的疏水閥，能適用于任何蒸汽系統的嚴酷要求。

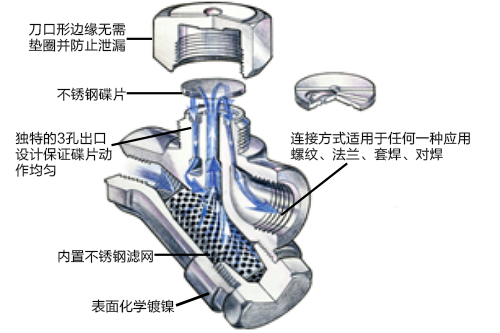

    熱動力疏水閥獨特的三孔式凝結水出口保證了碟片動作的均勻動作，在各種條件下都能精密的關閉，以及流動特性的均勻性，從而延長了產品的使用壽命。

    除此之外，它也是在可能發生冰凍的室外和過熱蒸汽環境的理想選擇。

工作原理

    在啟動階段，由于壓力的作用，碟片被頂起，冷凝水和空氣越過內側閥座經碟片下部從外圍出口的三個小孔排出(見圖i）。高溫的冷凝水經過入口，進入到閥腔碟片的下部后壓力下降，產生閃蒸蒸汽并以高速流動。由于速度升高，所以碟片下壓力降低，把碟片拉向閥座(見圖ii)。同時一部分閃蒸蒸汽進入到碟片上面的腔體內，產生的壓力克服冷凝水向上的壓力把碟片壓在內外側閥座上，此時閃蒸蒸汽被封存在碟片的上部，碟片上面的壓力和下面的壓力相平衡，但因為上面的作用面積比較大，作用在碟片上面的力要大于碟片下面的力。最后，當碟片上部腔體內的閃蒸蒸汽冷凝后，在下部冷凝水的壓力下碟片被頂開此重復循環。

熱動力式疏水閥的優點

    熱動力式疏水閥無需調整或改變內部件即可在整個工作范圍內工作。

    結構緊湊、簡單、重量輕，就其尺寸而言排量大。

    熱動力式疏水閥可用于高壓和過熱蒸汽，抗水錘和震動，不銹鋼結構可抗冷凝水腐蝕。

    熱動力式疏水閥不會被冰凍損壞，但當碟片處于垂直方向且直排大氣時碟片邊緣容易磨損。

    由于碟片是唯一的運動部件，維護起來很方便，無需從管道上拆下疏水閥。
